医用气体管道工程施工技术要点解析
点击：发布日期：2026-2-20


一、工程核心要素与施工准备
医用气体管道系统涵盖氧气、负压吸引、压缩空气、笑气、氮气等类型，其施工需满足洁净度、安全等级及联动控制三大核心要求。以某三甲医院门诊楼项目为例，系统覆盖112层48个科室，管道总长1800米，设计日均供气能力300人次。施工前需完成图纸会审（重点确认手术室、ICU终端间距≥1.5m）、BIM碰撞检测（优化预埋套管位置）及技术交底（焊工需持GTAW-FeIV-6G特种设备合格证）。材料管理方面，氧气管道与可燃气体管道需分区存放（间距≥5m），ICU等洁净区域施工需铺设防静电防尘布。

二、材料选型与验收标准
1. 管材与连接方式
| 气体类型   | 管材规格               | 材质要求       | 连接方式         |
|------------|------------------------|----------------|------------------|
| 中心供氧   | Φ15-89mm               | 316L不锈钢     | 氩弧焊（GTAW）   |
| 负压吸引   | φ20-108mm              | 304不锈钢      | 氩弧焊（GTAW）   |
| 笑气/氮气  | φ10-25mm               | 316L不锈钢     | 卡套式连接       |

2. 关键辅材要求
焊接材料：ER316L焊丝（直径1.2mm），保护气体为99.99%纯氩（露点≤-40℃）
密封材料：氧气管道采用邵氏硬度60±5的硅橡胶垫片，负压系统使用丁腈橡胶

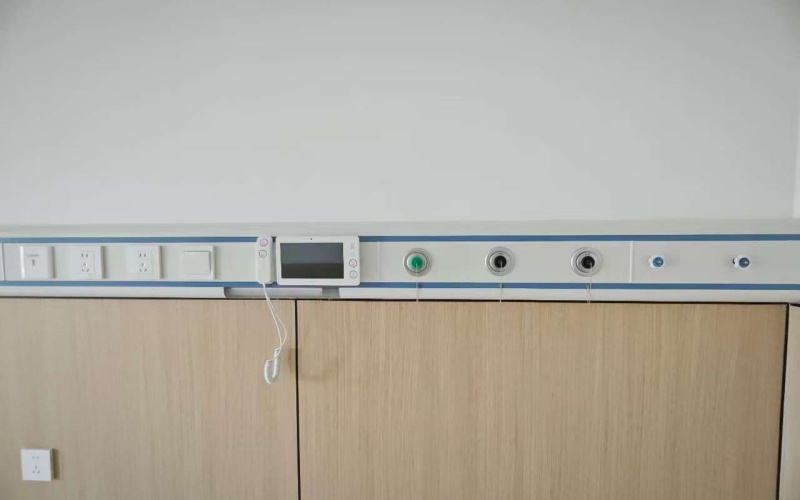

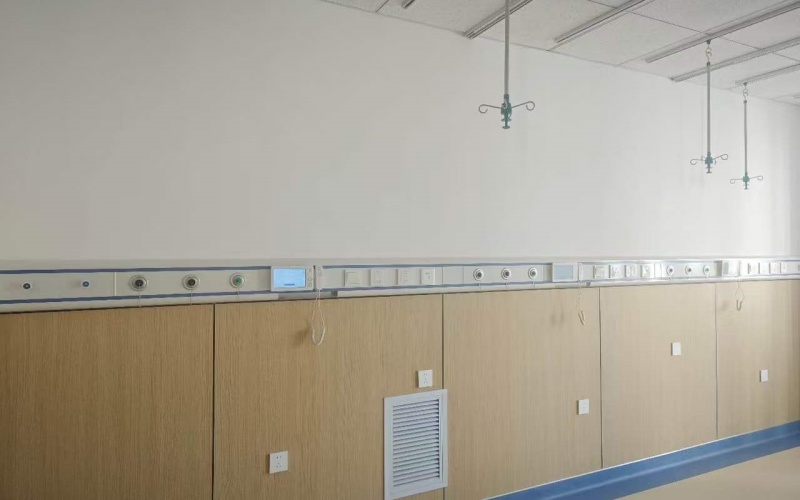

终端组件：需符合ISO 7396-1标准，具备防误插功能（氧气绿色/负压白色/空气黄色）

3. 材料验收流程
1. 外观检查：管材内壁光洁度Ra≤1.6μm，内窥镜检测无氧化皮
2. 证件核查：管材需提供化学成分检测报告，阀门需出具1.5倍设计压力保压30min无泄漏证明
3. 抽样检测：氧气管道按20%比例进行涡流探伤（ET），不合格则加倍抽检

三、核心施工工艺
1. 管道预制技术
切割下料：采用等离子切割机（氧气管道禁用火焰切割），切口垂直度偏差≤1°，坡口角度15°±5°
弯管加工：DN≤50mm管道采用冷弯工艺，弯曲半径≥3D（D为外径），椭圆度≤8%
预制组装：遵循"三查四定"原则（查图纸/尺寸/接口，定人员/机具/工序/时间），组对间隙控制在0.8-1.2mm

2. 管道安装要点
（1）支架系统
承重支架：L40×4角钢制作，M12膨胀螺栓埋深≥80mm，表面涂刷环氧树脂底漆+医用级*面漆（干膜厚度≥80μm）
导向支架：设置于阀门/三通两端300mm处，轴向位移允许偏差±5mm
防静电处理：支架与接地干线连接电阻≤4Ω，采用6mm²多股铜芯线跨接

（2）焊接工艺
氧气管道焊接需执行"三步法"：
1. 焊前清理：用无水乙醇擦拭坡口两侧20mm范围
2. 焊接参数：电流90-120A，电压12-15V，氩气流量8-12L/min
3. 焊后处理：100%目视检测+20%射线检测（RT），焊缝余高0-1.5mm

3. 系统调试规范
压力测试：氧气系统按1.15倍设计压力保压24h（压降≤0.6%）
泄漏检测：采用氦质谱检漏仪（灵敏度≤1×10⁻⁹Pa·m³/s）
联动测试：模拟断气工况，验证备用气源自动切换功能（切换时间≤30s）

四、质量控制关键点
1. 洁净控制：施工区域划分ABC三级管控，ICU区域换气次数≥12次/h
2. 脱脂处理：所有氧接触部件需采用四氯化碳或三氯乙烯脱脂，并用无油空气吹扫
3. 标识管理：管道色标符合GB 7231-2003标准（氧气浅蓝/负压黑色/空气艳绿）
4. 验收标准：执行GB 50751-2012《医用气体工程技术规范》，Class I级系统需通过第三方检测机构认证

该技术体系通过材料管控、精密施工及智能调试三大环节，确保医用气体系统达到99.999%的供气可靠性，为医疗安全提供基础保障。实际工程中需结合BIM技术进行全生命周期管理，实现从设计到运维的数字化管控。
