中心供氧系统的组成结构
点击：发布日期：2024-12-29


中心供氧系统作为现代医疗机构的关键基础设施之一，为患者的*和康复提供了不可或缺的生命支持。它是一个复杂而精细的系统，主要由以下几个核心部分组成：

一、供氧源

供氧源是中心供氧系统的起点，其主要功能是产生或储存高纯度的氧气，以满足医院各科室持续且稳定的用氧需求。常见的供氧源包括以下几种类型：

- 医用制氧机：这是一种利用空气分离技术制取氧气的设备，通过物理方法将空气中的氮气和氧气分离，从而获得高浓度的医用氧气。医用制氧机具有制氧纯度高、运行成本相对较低、可连续产氧等优点，是许多医院*的供氧源之一。其工作原理主要基于变压吸附（PSA）或深冷分离技术，能够根据医院的实际用氧需求进行灵活调节，确保氧气的稳定供应。
- 液氧储罐：液氧储罐用于储存低温液态氧，液态氧具有较高的氧含量和储存密度，能够在相对较小的体积内储存大量氧气。液氧储罐通常配备有气化器，将液态氧转化为气态氧后输送至供氧管道系统。这种供氧方式适用于用氧量大且相对集中的大型医疗机构，其优点是供氧能力强、储存量大，但需要专业的低温储存和气化设备，以及严格的安全管理措施，以确保液氧的储存和使用安全。
- 氧气瓶组：氧气瓶组由多个氧气瓶并联组成，通过汇流排将瓶内的氧气汇总后输送到供氧系统中。氧气瓶组作为一种传统的供氧源，具有设备简单、投资成本低、便于移动和应急使用等特点，适用于小型医疗机构或作为大型医院的备用供氧源。在使用过程中，需要定期检查氧气瓶的压力和剩余氧气量，及时更换空瓶，以保证供氧的连续性。

二、供氧管道系统

供氧管道系统是连接供氧源和各用气终端的关键环节，其作用是将氧气安全、稳定、*地输送到医院的各个区域。该系统主要包括以下组成部分：

- 管道材料：供氧管道通常采用*的不锈钢管或铜管，这些材料具有良好的耐腐蚀性、抗氧化性和密封性能，能够确保氧气在输送过程中不被污染，同时保证管道系统的气密性和安全性。管道的规格根据医院的规模和用氧需求进行选择，一般来说，主管道的管径较大，分支管道的管径逐渐减小，以满足不同区域的用氧流量要求。
- 阀门和管件：在供氧管道系统中，阀门和管件起着控制氧气流量、压力和流向的重要作用。常见的阀门包括截止阀、球阀、止回阀、安全阀等，这些阀门根据不同的安装位置和功能需求进行选择和配置，确保管道系统的安全运行和灵活控制。管件如弯头、三通、变径管等则用于连接管道，保证管道系统的布局合理和连接紧密。
- 压力调节装置：为了保证氧气在输送过程中的压力稳定，满足不同科室和用气设备的使用要求，供氧管道系统中通常配备有压力调节装置。这些装置能够将来自供氧源的高压氧气减压至合适的工作压力，并保持压力的恒定。压力调节装置通常采用自力式调节阀或电动调节阀，具有精度高、响应速度快、可靠性强等特点，能够根据系统压力的变化自动进行调节，确保氧气供应的稳定性。

三、监测与报警系统

监测与报警系统是中心供氧系统的重要组成部分，其主要功能是对供氧系统的运行参数进行实时监测，及时发现并报警系统中的异常情况，确保系统的安全可靠运行。该系统主要包括以下内容：

- 压力监测：通过在供氧管道的关键部位安装压力传感器，对氧气的压力进行实时监测。压力传感器将压力信号转换为电信号，并传输至监控主机。监控主机对压力数据进行分析和处理，当压力超出设定的正常范围时，立即发出声光报警信号，并显示报警位置和故障类型，以便工作人员及时采取措施进行处理。压力监测包括供氧源压力监测、管道系统压力监测以及用气终端压力监测等多个环节，确保整个供氧系统的压力处于安全、稳定的状态。
- 流量监测：流量监测装置用于测量氧气在管道中的流量，以便医院了解各科室的用氧情况，合理调配氧气资源，并及时发现可能存在的氧气泄漏或异常消耗情况。流量监测设备通常采用电磁流量计、涡轮流量计或质量流量计等，这些流量计具有精度高、测量范围广、可靠性强等特点，能够准确地测量氧气的瞬时流量和累计流量，并将数据传输至监控系统进行记录和分析。
- 纯度监测：对于医用氧气的质量要求较高，因此中心供氧系统中还配备有氧气纯度监测装置。该装置通过对氧气中的杂质含量进行分析，确保氧气的纯度符合国家标准和医疗使用要求。氧气纯度监测设备通常采用色谱分析仪或氧传感器等，能够实时检测氧气的纯度，并在纯度低于设定标准时发出报警信号，提示工作人员进行检查和处理，以保证患者使用的氧气质量安全可靠。
- 报警系统：监测与报警系统中的报警装置包括声光报警器、短信报警器等多种形式。当系统出现压力异常、流量异常、纯度异常或其他故障时，报警装置会立即发出强烈的声光报警信号，同时通过短信或其他通信方式将报警信息发送至相关工作人员的手机上，确保工作人员能够及时收到报警信息，并迅速采取相应的应急措施，保障供氧系统的安全运行和患者的生命安全。

四、用气终端设备

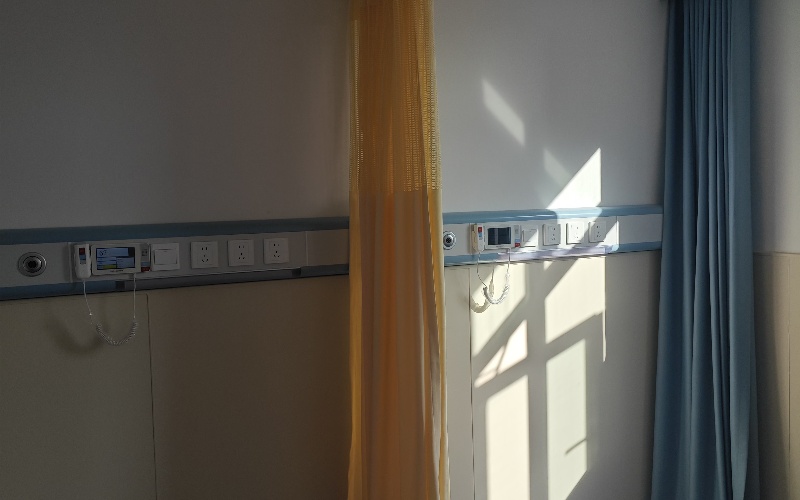

用气终端设备是中心供氧系统的最终输出部分，直接为患者提供氧气*服务。这些设备分布在医院的各个科室，如病房、手术室、重症监护室、急诊科等，根据不同的使用场景和患者需求，具有多种类型和形式：

- 氧气吸入器：氧气吸入器是最常见的用气终端设备之一，主要用于普通病房患者的吸氧*。它通常由流量计、湿化瓶、调节阀等部分组成，能够根据患者的病情和医嘱调节氧气的流量和吸入浓度，使氧气经过湿化后供患者吸入，提高患者的吸氧舒适度和*效果。
- 呼吸机：在重症监护室和手术室等对呼吸支持要求较高的科室，呼吸机是重要的用气终端设备。呼吸机通过与供氧系统连接，为患者提供*控制的氧气供应和呼吸支持，能够根据患者的呼吸状况和生理参数进行智能化调节，确保患者的呼吸功能稳定，维持正常的生命体征。
- 麻醉机：在手术过程中，麻醉机需要与中心供氧系统配合使用，为患者提供氧气和麻醉气体的混合气体，以满足手术麻醉的需求。麻醉机具有*的气体流量控制和浓度调节功能，能够确保手术过程中患者的呼吸安全和麻醉效果，同时与其他监测设备联动，实时监测患者的生命体征，保障手术的顺利进行。

结合以上，中心供氧系统的组成结构涵盖了供氧源、供氧管道系统、监测与报警系统以及用气终端设备等多个部分，这些部分相互协作、紧密配合，共同构成了一个完整、*、安全的供氧体系，为医疗机构的正常运转和患者的生命健康提供了坚实的保障。在医院的建设和运营过程中，必须高度重视中心供氧系统的设计、安装、调试和维护管理工作，确保系统的各个组成部分始终处于良好的运行状态，以满足不断增长的医疗服务需求。
